電爐除塵器煙塵治理工藝一般流程如下:

化鐵爐粉,集塵罩抽出煙氣,總煙管道,沉降室,冷空氣,煙囪排空,排氣,引風機,布袋除塵器.

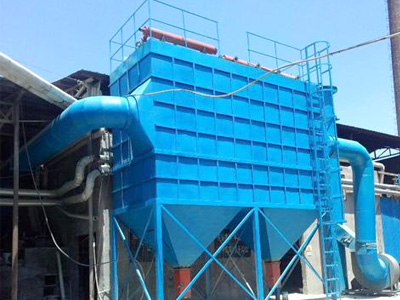

電爐布袋除塵器由上箱體總成(包含脈沖噴吹裝置)、中箱體、下灰斗及支架、濾袋及袋籠、壓縮空氣系統、控制系統組成。

中頻電爐除塵器對于煙氣捕集系統,是由低位移動式集塵罩,加料設備和出鋼設備及除塵設備組合.低位移動式集塵罩將操作平臺,出鋼坑全部覆蓋,讓1噸電爐冶煉生產過程全部在低位移動式集塵罩內進行,實現了對煙氣的全過程捕集.加料時,通過加料設備進行加料,根據生產需要幾次將料加滿,解決了行車加料時煙氣難捕集的問題.出鋼時,電爐平臺翻轉直接出到出鋼軌道平車上的鋼包里,出鋼過程在煙罩內完成,客服了局部集塵罩出鋼時煙氣部分外漏的情況.

電爐除塵器的制作要求：

1.除塵器本體采用框架結構，上箱體、灰斗及側板與框架間采用連續焊接，良好的密封性能，中箱體側板焊有由型材組成的筋板，使箱體具有足夠的抗壓強度。壁板對角線誤差不大于5mm，柱子與壁板的垂直度偏差不大于5mm。

2.除塵器上箱體總成中，固定濾袋的花板采用機加工，以花板孔尺寸一致且內表面光滑無毛刺，濾袋裝好后無粉塵泄漏。花板孔位置與理論位置偏差不大于±1mm。

3.除塵器上箱體總成在組裝時嚴格控制安裝尺寸，使噴吹管中心與對應的該排花板孔中心線重合，每個噴吹管噴孔中心線與花板孔中心線重合。噴吹管與花板表面距離一致等?；ò迤矫娑炔淮笥?.5/1000，對角線長度誤差小于3mm。

4.除塵器上箱體，頂部設排水坡。

5.袋籠由的生產線加工，各焊點牢固表面光滑無毛刺，不致磨損濾袋。

6.灰斗設電動振打器以利于卸灰。

7.除塵器進風口內側設擋煙板，使進入的含塵煙氣不致于直接沖刷濾袋，引導氣流向上擴散后再進入過濾室，避免二次揚塵，除下大顆粒。

8.濾袋用三針縫紉機加工，濾袋口采用彈簧鋼片，與濾袋材質相同的鞍型墊縫制，袋口尺寸一致性。

管道、煙囪、管件

1.煙囪

煙囪采用鋼制煙囪，規格為Φ1600mm，高度為20米。

2.管道

主管道規格為Φ1000X5出風管為Φ1250。支管道為Φ720。

3.風機進出口柔性接頭

風機進出口安裝柔性接頭，減少其對除塵器其煙囪的影響。

4.降溫裝置

設計在除塵器位置加裝一套混風閥，將溫度控制在值以內。設備使用壽命。

5.吸塵罩

配置一個傘形吸塵罩，規格為Φ3000/Φ7200X3000，內襯檔板，防止火花進入。傘形吸塵罩采用自動選擇方式。吸塵罩在兩個爐體之間移動切換使用。

6.直管旋轉裝置

采用對夾式旋轉裝置，支管旋轉的穩定。

7.吸塵罩行走裝置

由于吸塵罩及支管比較大，同時溫度比較高，也有的重量，所以安裝行走裝置方便現場操作。

火花捕集器

由于中頻爐火花量大，進入布袋除塵器容易引起燒損布袋，除塵系統配置火花捕集器，煙氣進入到火花捕集器除掉火花，同時火花捕集器也是初級除塵器，可以將其他回收價值不高的粉塵去除。另外可以降低煙氣溫度?；鸹ú都鞑捎寐涞厥较湫谓Y構，其外形尺寸為8X2.5X2.5m，并配置有檢修門。
