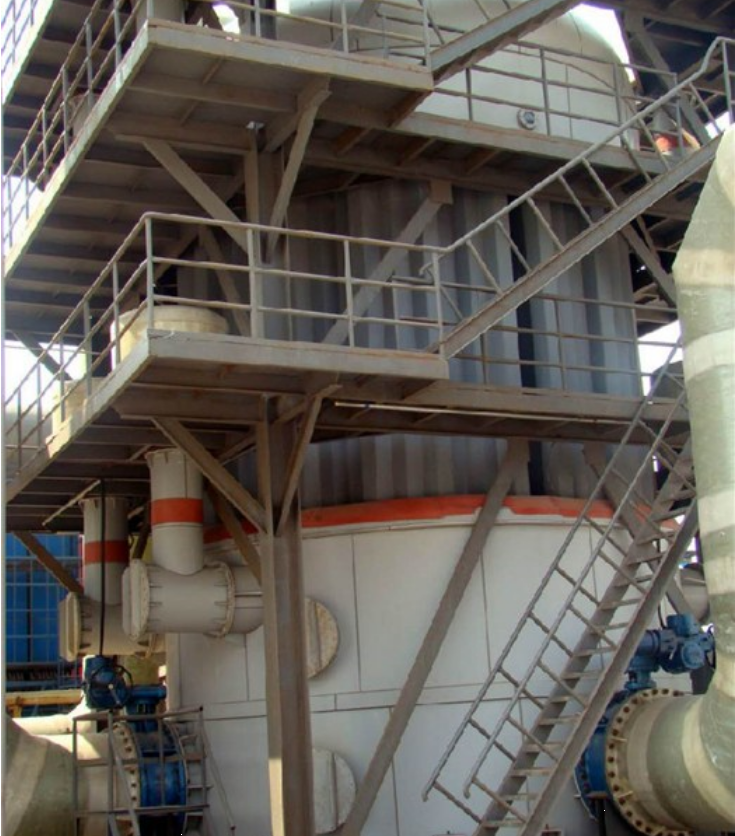

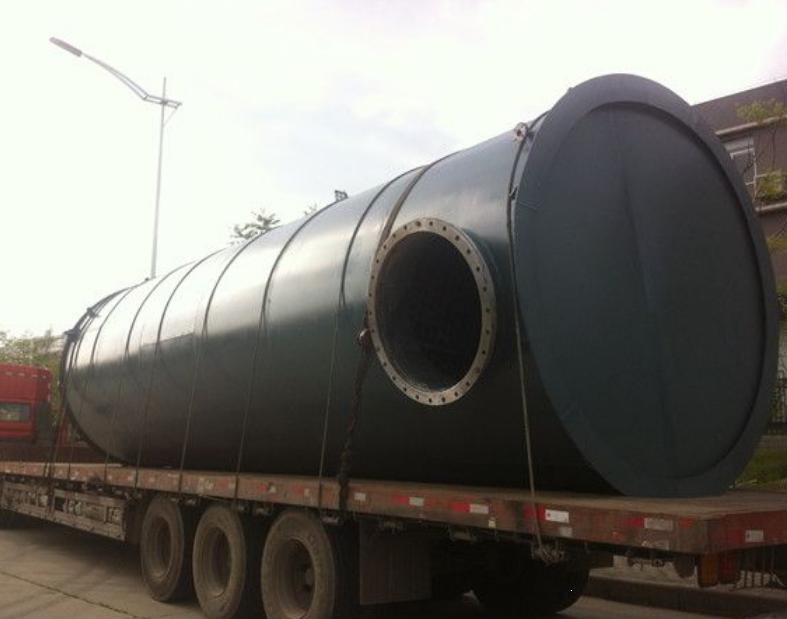

臥式電捕焦油器，臥式電焦油除塵器電焦油捕集器是一種除塵裝置，用于從焦爐煤氣中除去焦油霧并凈化煤氣。電焦油除塵器主要有一個直圓柱形外殼，內部有一個蜂窩狀沉積電極系統(tǒng)，一套張緊鋼絲繩作為電暈電極，一個高壓整流器放置在與電焦油捕集器隔開的房間內，以及其他輔助設備，如外觀和電荷控制傳輸，含有焦油霧的氣體通過電焦油除塵器下殼體的入口進入電焦油沉淀器。氣體分配設備將氣體均勻分配。氣體通過電極區(qū)域。在靜電的作用下，氣體中的焦油霧液滴被分離。凈化后的氣體通過上部出口離開電焦油除塵器。分離出的焦油霧液滴沿著蜂窩狀沉淀積極向下移動，并從底部排出。這是一種蜂窩狀電焦油除塵器。

臥式電動焦油捕集器當煙氣通過電離捕集器時，煙氣中的粉塵和焦油在電荷的作用下電離，向帶電的金屬絲和管壁移動，并失去電荷。在重力作用下，它們落在電離捕集器的底部并流出，從而降解和去除污染物。其工作原理是在金屬線和金屬管壁（或電極板）之間施加高壓直流電，以維持足以使氣體電離并在陰極和陽極之間形成電暈區(qū)的電場。根據電場理論，正離子吸附在帶負電荷的電暈電極上，負離子吸附在正電荷的沉淀電極上；所有電離的正負離子充滿電暈電極和沉淀電極之間的整個空間。
